올림푸스 현미경 DSX100은 다음 세대에 걸맞는 관찰과 측정을 위한 16배의 와이드 줌 광학을 가진 프리앵글 현미경입니다. 4개의 LED 링 조명을 포함하며, 이는 미세 관찰 효과를 보장합니다.
| 단순한 처리방식은 사용자들의 경험과 관계없이 이상적인 측정결과를 보여줍니다. | |
| DSX100은 새로운 방식을 보여줍니다. 접안렌즈 사용이 불필요하며, 당신이 관찰하는 모든 것들이 스크린에 구현됩니다. 터치패널, 마우스, 현미경으로 작동하십시오. 덧붙여서, 현미경사용 경험의 여부와 상관없이 모든 사람들이 인터페이스를 사용할 수 있고, 짧은 시간 내에 결과를 낼 수 있습니다. 시스템은 최종 보고를 할 수 있게 관찰에서 부터 측정까지 가이드 해줍니다. 즉, 단순한 과정을 통해 빠른 보고를 가능하게 합니다. | |
| 세가지 사용자 모드는 사용자의 경험 수준과 작업 요구를 충족시킵니다. | |
| 튜토리얼, 오퍼레이터, 어드밴스트 모드는 사용자의 경험과 일처리에 맞게 선택될 수 있습니다. 오퍼레이터 모드는 단순 업무를 빠르게 실시할 수 있게 합니다. ID와 비밀번호를 통해 어플리케이션을 열면, 시스템이 사용자의 선호에 따라 구성, 관찰, 평가, 측정 세팅을 할 수 있게 됩니다 | |
 |
튜토리얼 모드 최초 사용자도 시스템의 요구를 이해할 수 있고, 이는 사용자의 필요에 충족됩니다. |
 |
어드밴스드 모드 직관적이며 사용하기 간단한 인터페이스를 유지하면서 고급 사용자들이 편리하게 사용할 수있도록 유연성을 제공합니다. |
 |
오퍼레이터 모드 사용자 임의 설정 모드는 불필요한 것들을 제거함으로써, 이상적인 일상업무를 가능하게 합니다. |
| 뉴 터치스크린 사용자 인터페이스 | |
 |
과거에는 사용자가 측정하고자 하는 이미지를 얻기 위해서, 복잡한 현미경 작동을 필요로 했지만, DSX100에서는 단순합니다. 샘플을 올바른 자리에 놓으면, 터치스크린과 컴퓨터 마우스로 컨트롤 할 수 있습니다. 포커스, 줌, 밝기, 빛의 위치 조정이 가능합니다. 모든 컨트롤이 바로 쉽게 적용됩니다. 덧붙여서, 자동포커스와 자동 이미지 획득은 일루미네이션과 포커스를 맞게 합니다. |
| 광학 줌은 클로즈 업과 와이드 앵글 이미지를 관찰할 수 있게 합니다. | |
 |
작은 배율의 변화도 필요에 따라 가능합니다. DSX100렌즈 시스템은 사용자에게 16배까지, 디지털 줌은 30배까지 확대할 수 있게 합니다. |
| 샘플에 적용되는 줌 | |
| 광학 줌은 클로즈 업과 와이드 앵글 이미지를 관찰할 수 있게 합니다. | |
| 일반 현미경에서는 사용자가 기울어진 관찰을 하기위해서 샘플을 움직여야만 했고, 현미경의 재초점을 맞춰야 했습니다. DSX100에서 관찰 앵글을 변화시키려면, 헤드를 기울여주시기만 하면 됩니다. 견고한 프레임의 중심축은 현미경 본체 하부에 있기에 안정감이 보장됩니다. | |
| DSX100 줌 헤드- 옆으로 기울어진 채로 측정하려면 부드럽고 안정감있게 움직입니다. | |
| 가장 뛰어난 측정을 위한 빠른 가이드 | |
| 관찰 방법 또는 이미지 프로세싱을 한번의 터치로 바꿔보십시오. 터치스크린에 나타나는 미리보기 이미지를 선택하십시오, 몇 개의 단순한 단계를 통해 사용자는 가장 적합한 이미지를 얻을 수 있습니다. | |

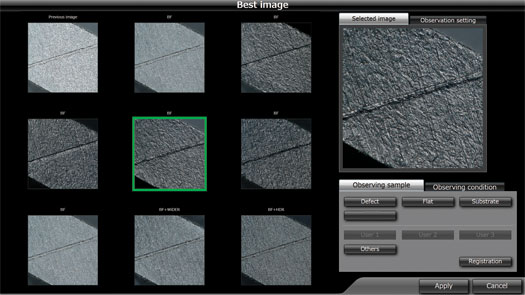

| 베스트 이미지 기능은 이상적인 작업을 보장합니다. | |
| 이제 사용자는 자신이 원하는 이미지를 그냥 선택함으로써 현미경을 작동할 수 있습니다. 최고의 이미지를 보장하면서, 결함 여부, 편평하지 않은 단면, 또는 이상 물체를 발견하는 것을 초보자이든 전문가이든 터치 한번으로 확인할 수 있습니다. | |
 |
|
| 베스트 이미지- 스크린의 미리보기를 통해 사용자가 원하는 이미지를 선택하시면 됩니다. | |

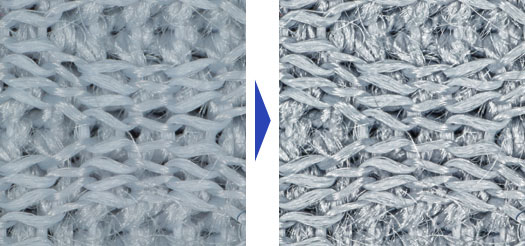

| HDR은 인간의 관찰능력을 넘어서 고해상도 이미지를 구현합니다. | |
 |
|
| 의류 | |
| High Dynamic Range(HDR)- 헐레이션 되는 것을 보정하면서 고화질의 관찰을 가능하게 합니다. | |

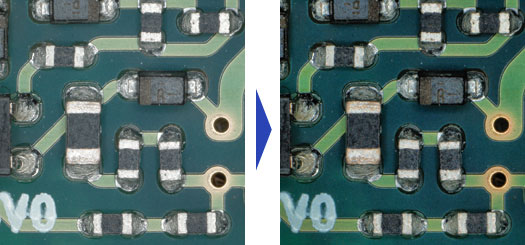

| WiDER 기능은 다양한 반사를 샘플에 적용시키면서 관찰을 쉽게 합니다. | |
| 광량증가가 충분하지 않고, 반사되지 않는 부분이 보이지 않는다면, 이는 눈부심효과가 일어났기 때문입니다. 올림푸스의 스마트 이미지 프로세스 테크놀로지는 WiDER 기능을 통해 제거됩니다. 라이브 이미지와 함께 효과적으로 적용이 되는 시스템은 버튼 클릭으로 작동 준비가 되어 있고, 실제로 콘트레스트 문제를 해결합니다. 꺼짐이 없고, 눈부심도 해결됩니다 | |
 |
|
| 높은 대비 문제가 일어났을 때, 한번의 클릭은 실시간으로 모든 것을 보일 수 있게 합니다. | |

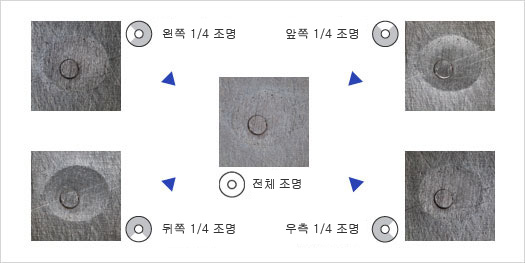

| 4분할의 LED 링 조명은 스크래치와 결함을 쉽게 볼 수 있게 합니다. | |
| DSX는 조명을 위해 Long-life 에너지 절약 LED가 사용됩니다. 그리고 컬러 온도가 일정하기 때문에, 화이트 밸런스를 적용시킬 필요가 없습니다. 링 조명은 4분할로 되어 있기에 빛조정을 융통성있게 합니다. 이는 스크래치와 결함 발견에 용이합니다. | |
 |
|
| 단순 오퍼레이션은 당신이 이전에 보지 못한 것을 볼 수 있게 합니다. | |
| DSX100은 사용자가 관찰하고 싶어하는 것을 보여주는데 특별한 스킬이나 추가 지식을 요구하지 않습니다. 하이엔드 전자 테크놀로지를 통해, 당신은 이전에 보지 못한 불확실한 것들을 이제 확실히 볼 수 있습니다. | |

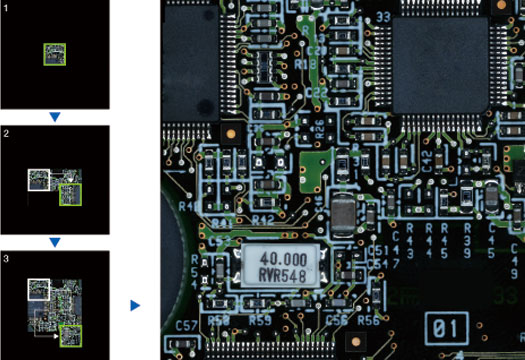

| 파노라믹 이미지는 일정 관찰 범위를 넘어서 보여집니다. | |
| DSX100에서는 "관찰범위 밖"이라는 것이 존재하지 않습니다. 스테이지를 움직임으로써, 시스템을 통해 자동적으로 하나의 커다란 관찰 이미지로 생성됩니다.일반 현미경은 배율을 증가시키면서 필드 범위를 줄이지만, 파노라믹 관찰은 클로즈 업과 함께 최초 필드를 유지합니다- 2D, 확장된 포커스, 또는 3D로 | |
 |
|
| 라이브 파노라마- 넓은 필드가 쉽게 스티칭 됩니다. | |
| 3D 이미징은 사용자에게 샘플을 실제 형태로 볼 수 있게 합니다. * | |
| DSX100은 3D로 샘플을 쉽게 볼 수 있게 합니다. 그리면 사용자는 어떤 각도로도 측정할 수 있습니다. *3.6배 대물렌즈가 3D 이미지 측정에 필요합니다. |
|
 |
|
| 나사산 | |
| 3D 이미지- 버튼을 한번 클릭하면 당신은 샘플을 3D이미지로 볼 수 있습니다 | |

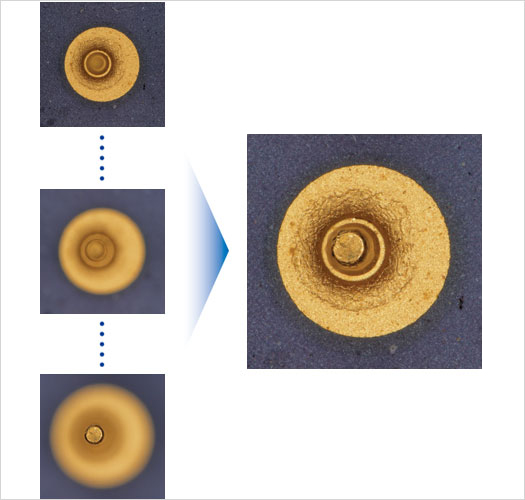

| Extended Focal Range는 모든 것을 보여줍니다 | |
| DSX100 의 Extended Focal Image(EFI)는 전체 샘플 표면적에 걸쳐서 초점 유지를 합니다. 이는 편평하지 않은 표면은 쉽게 관찰될 수 있게 합니다. | |
 |
|
| PGA(Pin Grid Array) 위에 있는 핀 | |
| EFI 이미지 | |

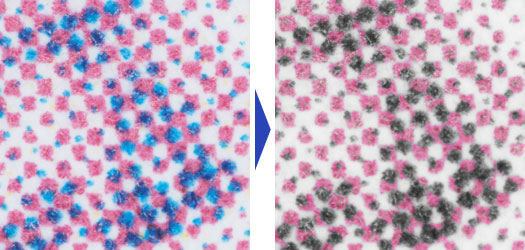

| Color Enhancement Features는 당신이 보고 싶어하는 것을 보여줍니다. | |
| Color enhancement는 사용자에게 특정한 부분의 색을 제외한 나머지 부분을 흑백으로 만들어줍니다. 특정부분 결함관찰에 이상적입니다. | |
 |
|
| 있을 수 있는 결함이나 오염을 두드러지게 할 때 관찰은 쉬워집니다. | |

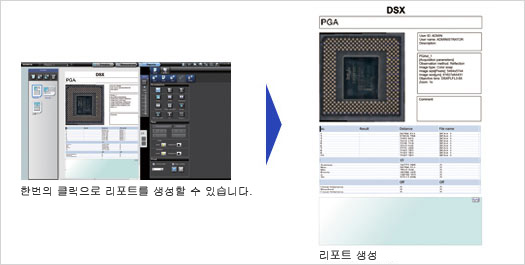

| 사용자 임의의 리포트 기능은 리포트를 단순하고 쉽게 만들 수 있게 합니다. | |
| DSX100과 함께, 사용자는 관찰 또는 측정을 할 수 있고, 시스템은 자동으로 사용자의 리포트를 생성합니다. | |
 |
|
| 올림푸스는 긴 역사는 디지털 현미경에서는 불가능한 관찰을 DSX에서 가능하게 하였습니다. | |
| 올림푸스는 DSX 현미경의 신뢰성을 보증합니다. 왜냐하면 DSX는 올림푸스의 광학, 디지털 테크놀로지 하에 생산되었기 때문입니다. 눈부심 효과는 최소화되고 컬러 재생능력은 뛰어납니다. 올림푸스는 CCD 칩과 그래픽보드의 완벽한 조합을 사용합니다. 샘플은 새로운 각도에서 보는 것과 같은 정확함으로 재생산 됩니다. | |
| 하이퀄리티 광학은 사용자에게 다른 관점으로 관찰을 할 수 있게 합니다. | |
 |
DSX 시리즈는 올림푸스의 긴 역사에서 최고의 엔지니어링과 디자인 역량 뿐만이 아닌 제조 능력에서도 인정을 받아왔습니다. DSX100의광학디지털 현미경을 통해 보여지는 명확한 이미지 덕분에 사용자는 타 제품과 달리 플레어와 왜곡된 이미지를 보지 않을 것입니다. |
| 고사양의 분해능인 18MP 이미지는 하이퍼포먼스 CCD와 함께 재생산됩니다.* | |
 |
올림푸스의 고성능 CCD는 당사의 높은 성능의 광학을 보여주는 하나의 엔진입니다. 이미지 시프트 기능은 높은 정확도와 세부적인 프로세스를 보증합니다. 이 명확함은 끝에서 끝까지 확장됩니다. *4800X3600픽셀, 3CCD 모드 전환은 픽셀 수를 세배로 만듭니다. |
| 하이 퍼포먼스 CCD | |
| 자동 칼리브레이션은 사용자의 실수를 줄여줍니다. | |
 |
적합한 칼리브레이션은 정확한 측정을 하는데 중요한 역할을 합니다. 올림푸스 DSX100와 함께라면 어떤 사용자도 칼리브레이션 조정을 단순하고 정확하게 할 수 있습니다. 이는 여러사용자가 칼리브레이션을 조정할때 생기는 오차를 없애주면서, 측정의 신뢰도를 향상시킵니다. 덧붙여서, 시스템의 칼리브레이션 리포트는 칼리브레이션 조정자와 시기를 알려줍니다. *칼리브레이션 샘플이 필요합니다. |
| 2D와 3D 측정의 선택 | |
 |
DSX100 현미경은 2D와 3D 이미징 능력을 함께 갖추고 있습니다. 사용자는 X,Y축에 따라 측정할 수 있고, X,Y,Z축에 따라 측정할 수 있습니다. 어떤각도에서도 관찰, 검사, 측정을 할 수 있습니다. * 3D 이미징 기능은 선택사항입니다. ** 3D 이미징에는 3.6 대물렌즈가 필요합니다. |
| DSX100 Specifications | |||
| Main frame | Zoom ratio | 16x optical zoom (0.125X-2.0X), 30x with digital zoom | |
| Mountable objective lens | DSX dedicated objective lens | DSXPLFL1X,DSXPLFL3.6X | |
| Illumination (Objective lens) | LED ring light illumination mounted on the objective lens | ||
| Camera | Image sensor |
1/1.8 inch, 2.01 megapixels, Color CCD (Total pixels : 2.10 megapixels)
Total pixels : 1688(H) x 1248(V) Available pixels : 1628(H) x 1236(V) Effective pixels : 1600(H) x 1200(V) | |
| Cooling method | Peltier cooling | ||
| Scan mode | Progressive scan | ||
| Frame rate | 15fps / 27 fps with binning mode | ||
| Image size |
Normal : 1194×1194(1:1) / (1592×1194(4:3)
Fine : 1194×1194(1:1) / (1592×1194(4:3) Super fine : 3594×3594(1:1) / (4792×3594(4:3) | ||
| Sensitivity | ISO100 / 200 / 400 / 800 / 1600 equivalent | ||
| Fine focusing (Motorized) | Stroke | 30mm | |
| Resolution | 0.4μm | ||
| Frame | Coarse focusing (Manual) | Stroke | 50mm |
| Maximum sample height | Standard | 80mm*1 | |
| To ensure U-centric operation in tilted operation | 50mm*2 | ||
| Tilt mechanism | Type | Manual, lock/release handle | |
| Tilt angle | Left/Right 45° | ||
| Stage | U-SIC4R(Manual) | Stroke | 100×100mm |
| Load capacity | 1kg | ||
| DSX-UFSSU(Motorized)*3 | Stroke | 100×100mm | |
| Load capacity | 1kg | ||
| LCD monitor | Size | 23" with Touch panel and Full HD color LCD monitor | |
| Resolution | 1920(H) x 1080(V) | ||
| Weight | Approx. 36.5 kg(Main frame, Motorized stage, LCD monitor, Control box, Controller) | ||
| Input rating | 100-120V/220-240V, 300VA, 50/60Hz | ||
| 당신의 DSX100 을 위해 새롭게 추가된 기능들은 쉬운 동작과 더 좋은 이미지 성능을 제공합니다. | ||
| 당신의 DSX100 표준 모델은 다른 어떤 산업 현미경 보다도 우수한 작업의 용이성과 완벽한 안정성을 갖추고 있습니다. 당신이 더 효율적으로 관찰이 필요한 경우를 위해 다음과 같은 기능들을 제공합니다. | ||
| 전동 스테이즈를 통해 동작을 더욱 안정적이고 편리하게 | ||
 |
전동 스테이지는 터치 스크린, 컴퓨터 마우스 또는 조이스틱과 스테이지의 움직임을 제어 할 수 있습니다. 따라서 넓은 영역의 이미지를 스티칭(합성)하는 것이 간단합니다. 그리고 스테이지를 이동하거나 관찰 영역을 확대하면 매크로맵(Macro Map) 기능은 현재 샘플의 어디를 관찰하고 있는지 알게 해줍니다.이렇게 간단합니다. | |
| Polarised Lighting(편광)기능으로 LED 조명 반사를 제어 | ||
 |
반사 샘플을 관찰하면, 편광 기능은 LED 링 조명의 반사를 제어하여 제품에 조명이 비춰지지 않도록 해줍니다. 각 렌즈별로 편광 어댑터를 사용할 수 있습니다. | |
 |
 |
|
| 편광 기능 없는 경우 | 편광 기능 있는 경우 | Capacitor |
| Super HDR | ||
| 당신이 영상 속도의 느려짐을 감수하지 않고 높은 이미지 품질을 필요로 할 때, OLYMPUS는 Super HDR 기능를 제공합니다. 그 밖에 Fast HDR 모드를 제공하여 기존의 일반HDR 보다는 고품질의 이미지를 더 빠른 속도의 영상으로 관찰할 수 있습니다. | ||
 |
사용자가 선택할 수 있는 Fine HDR 과 Fast HDR 모드 SNR(신호대잡음비)이 더 높아짐에 따라 더 좋은 이미지를 얻는데 잡음의 영향이 적습니다. * Refresh rate는 디스플레이의 이미지가 초당 갱신 된 횟수입니다. 이 것은 관찰 조건(노출 시간, 반사 등)에 따라 달라집니다 |
|
| Fast HDR Mode | ||
 |
스테이지를 이동하거나 샘플의 초점을 잡는 경우에도 Fast HDR 모드는 초당 12프레임의 이미지를 제공하여 부드러운 이미지를 제공합니다. | |
| Fine HDR Mode | ||
 |
Fine HDR 이미지는 적은 잡음과 함께 더 나은 이미지 품질을 제공합니다. 이것은 표준 HDR보다 더 많은 데이터를 수집하여 수행됩니다. | |
| Moulding parts of a voice recorder | ||
